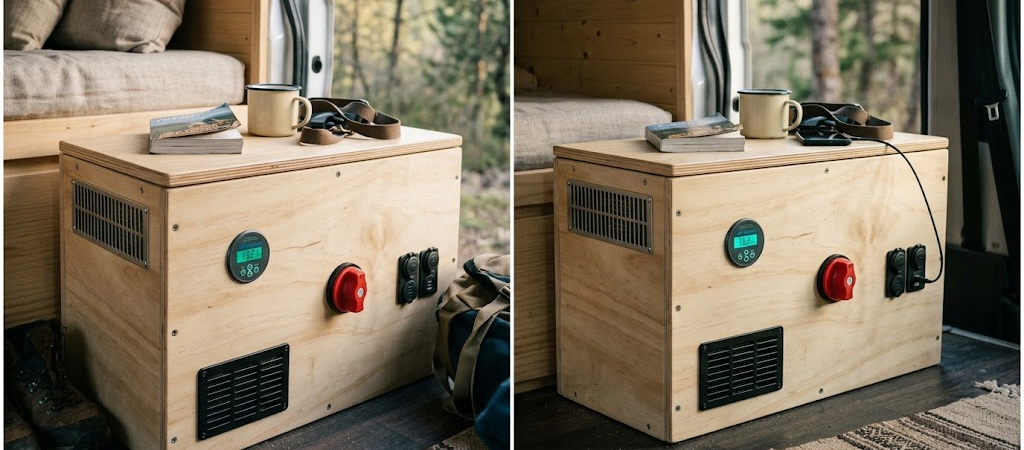

Caisson technique 12 V : 70 × 35 × 40 cm en peuplier 15 mm, moins de 7 kg à vide. LiFePO4 sanglée à droite, MPPT et DC-DC à gauche, fusible ANL à moins de 20 cm, air bas→haut sans ventilateur.
Poser la batterie en vrac sous un lit, c’est une usine à faux contacts. Ce plan donne le débit et l’ordre d’assemblage. Le câblage (sections, ANL) est dans le schéma électrique 12 V pas à pas ; les Wh se calculent avec le calculateur d’autonomie.
Cotes hors tout
70 × 35 × 40 cm. Poids à vide < 7 kg. Deux compartiments, cloison avec passe-câbles, couvercle amovible. Pas de ventilateur : thermosiphon.

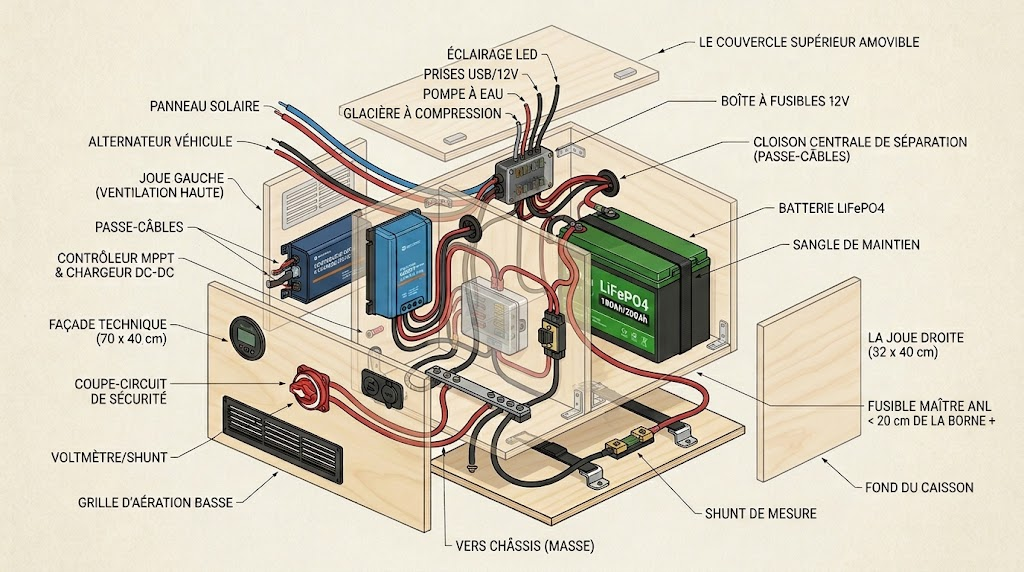

1. Pourquoi compartimenter l’installation électrique
Une règle : séparer les fonctions. La batterie d’un côté, la chaleur de l’autre, deux câbles de puissance au milieu. Rien d’autre ne traverse la cloison.
LiFePO4 100 à 200 Ah, sanglée au plancher. Piste et freinage d’urgence n’y changent rien.
MPPT, DC-DC, fusible maître ANL, boîte à fusibles de distribution.
Passe-câbles. Pas de frottement entre bornes et électronique.

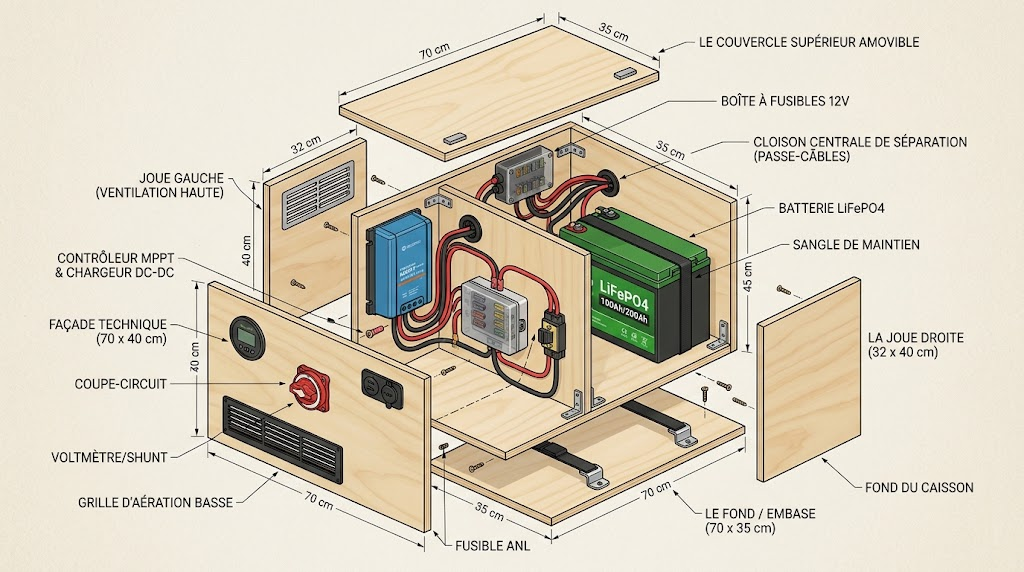

2. Débit de bois et cotes d’atelier (peuplier 15 mm)
Contreplaqué peuplier : structure rigide, moins de 7 kg à vide. Découpez d’abord les pièces 70 cm (fond, couvercle, façade), puis les joues.
| Pièce | Qté | Dimensions (L × l) | Fonction |
|---|---|---|---|
| Fond / embase | 1 | 70 × 35 cm | Fixation au plancher |
| Couvercle supérieur | 1 | 70 × 35 cm | Trappe amovible, accès fusibles |
| Façade avant | 1 | 70 × 40 cm | Coupe-circuit, afficheur, prises |
| Paroi arrière | 1 | 70 × 40 cm | Appui côté carrosserie |
| Joues latérales (G & D) | 2 | 32 × 40 cm | Flancs ; ouïe haute à gauche |
| Cloison médiane | 1 | 32 × 38,5 cm | Séparation batterie / électronique |
3. Ventilation thermique : entrée basse, sortie haute
Un MPPT ou un DC-DC qui surchauffe réduit sa puissance tout seul (derating thermique). Sans ventilateur, le caisson travaille en thermosiphon.
Entrée d’air frais
Grille persienne basse 15 × 8 cm en façade, au ras du plancher, en face du MPPT.
Sortie d’air chaud
Grille persienne haute sur la joue gauche. L’air s’élève le long des dissipateurs ; la dépression aspire le frais par le bas.
Ne pas inverser les grilles
Grille haute en façade et basse sur le flanc, et l’air stagne. Le MPPT dérate, on accuse la batterie.

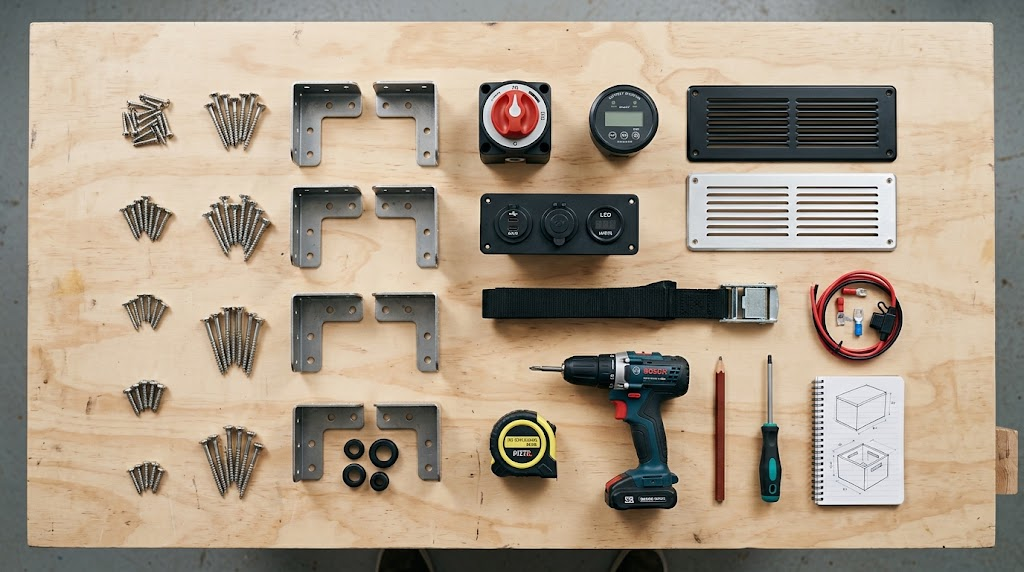

4. Quincaillerie et composants
Menuiserie
| Fourniture | Qté |
|---|---|
| Vis à bois inox 4 × 35 mm (empreinte Torx) | 1 boîte |
| Équerres d’assemblage 30 × 30 mm, acier zingué | 8 |
| Bandes d’aération persiennes aluminium | 2 |
| Passe-câbles caoutchouc (presse-étoupes ou passe-fils Ø 20 mm) | 2 |
| Sangle d’arrimage à boucle à came + 2 pontets inox | 1 |
Appareillage de façade
| Composant | Qté / note |
|---|---|
| Coupe-circuit batterie rotatif unipolaire | 1 · 300 A continu |
| Moniteur de batterie à shunt numérique | 1 · Ø encastrement 52 mm |
| Platine étanche double prise USB-C Power Delivery + 12 V allume-cigare | 1 |
Pas de lien d’achat inventé. Sections de câble et fusible ANL : guide de câblage 12 V. Capacité : calculateur d’autonomie et fiche mémo 12 V.
5. Ordre d’assemblage pas à pas
- Usinage des réservations en façade. Percer les découpes circulaires et rectangulaires sur la façade avant tout assemblage, à plat sur l’établi.
- Montage de la boîte. Pré-percer à 3 mm. Visser le fond, la paroi arrière, les deux joues.
- Cloison centrale. À 35 cm du bord intérieur. Deux trous de passage, bagues caoutchouc.
- Composants de charge. MPPT, DC-DC et boîte à fusibles dans le compartiment gauche, 8 à 10 cm libres au-dessus pour la chaleur.
- Fusible maître ANL. Sur le positif, à moins de 20 cm de la sortie de cloison côté batterie.
- Couvercle amovible. Quatre cales intérieures ou aimants néodyme : il ne glisse pas en route, il se retire sans tournevis.
Ce que ce plan ne fait pas
Il ne dimensionne pas les Wh, il ne choisit pas la section des câbles, il ne valide pas un VASP. Le meuble tient l’installation. Le schéma la protège.
Pour aller plus loin
- Câbler le caisson : schéma électrique 12 V pas à pas.
- Taille de batterie : calculateur d’autonomie.
- Volume sous le sommier : plan du lit peigne coulissant 120 × 190.
Questions fréquentes
Quelle taille pour un caisson batterie 12V en van ?
70 × 35 × 40 cm en peuplier 15 mm : LiFePO4 100 à 200 Ah à droite, MPPT et DC-DC à gauche, hauteur d’assise.
Faut-il un ventilateur dans le coffre électrique ?
Non, si l’air entre bas en façade (grille 15 × 8 cm) et sort haut sur la joue gauche. Inverser les grilles, et le MPPT dérate.
Où placer le fusible ANL par rapport à la batterie ?
Sur le positif, à moins de 20 cm de la borne +, juste après la cloison côté batterie.
Peut-on poser la batterie sous le lit sans caisson ?
Oui, et l’on paie en faux contacts. Le caisson sangle la LiFePO4 et garde une trappe sur les fusibles.
