Schéma électrique 12V en van : le guide de câblage pas à pas sans risque d’incendie

Schéma électrique 12 V pour van ou bivouac. On câble dans l’ordre, on ne devine pas les fusibles.

Les tutos commencent trop souvent par un rouleau de fil rouge et une perceuse. C’est l’inverse qu’il faut : trois blocs, un cœur (la batterie), un fusible maître collé à la borne positive. Ensuite seulement la pince à dénuder.

Ce guide sert à installer une batterie auxiliaire LiFePO4 sans transformer l’habitacle en radiateur. Il ne remplace pas un électricien auto si vous homologuez un VASP, et il ne vend pas de « kit miracle ». Les liens EcoFlow sont des liens partenaires, indiqués comme tels. Les consommables (ANL, cosses, câble souple) se trouvent chez un électricien auto ou bateau — pas de lien Amazon inventé.

Avant de percer : le calculateur d’autonomie pour les Wh, la fiche mémo 12 V (PDF) pour les abaques, et le comparatif station portable vs batterie fixe si vous hésitez encore à visser quoi que ce soit.

1. La règle fondamentale : un circuit 12 V se pense en trois blocs

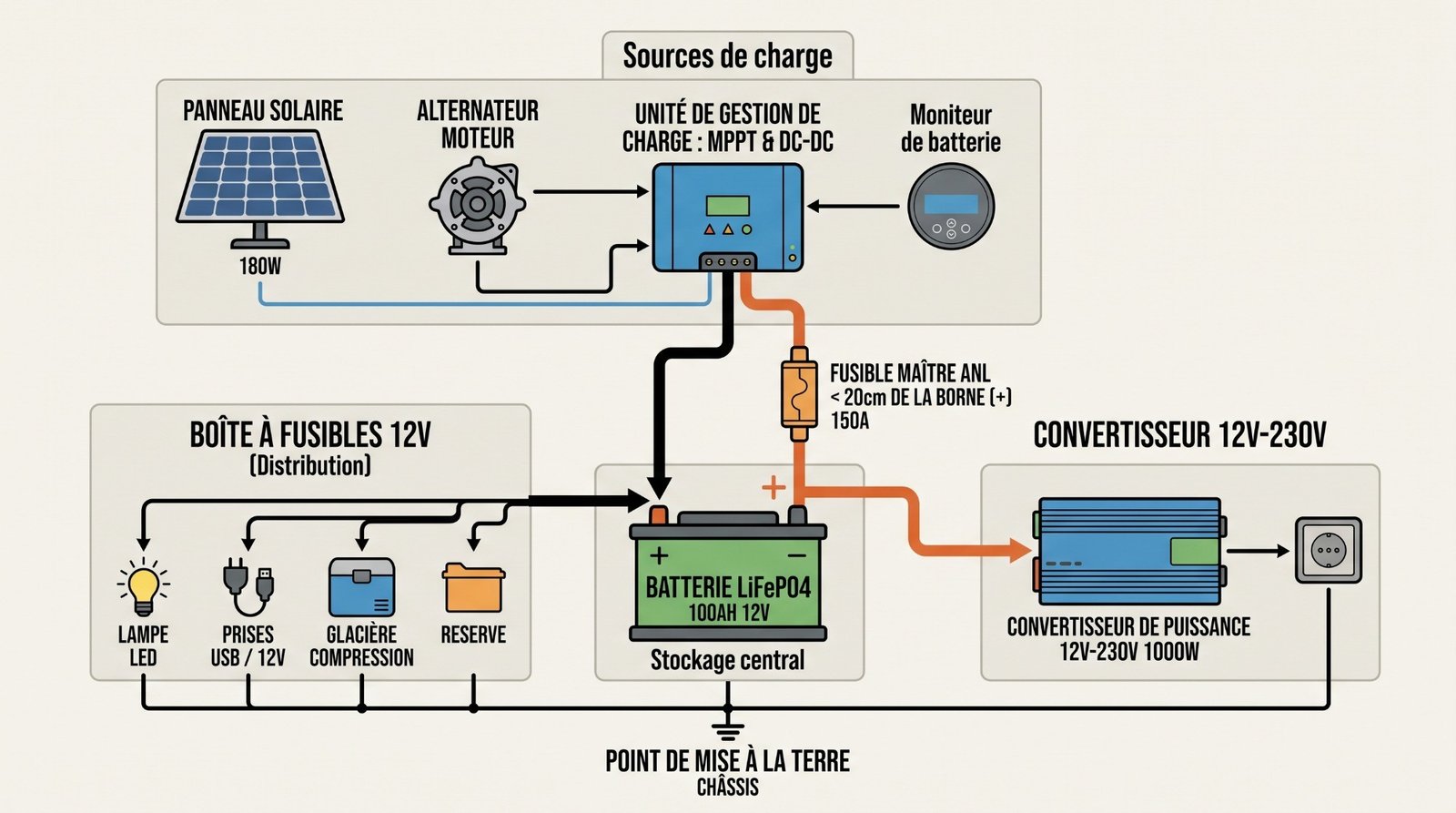

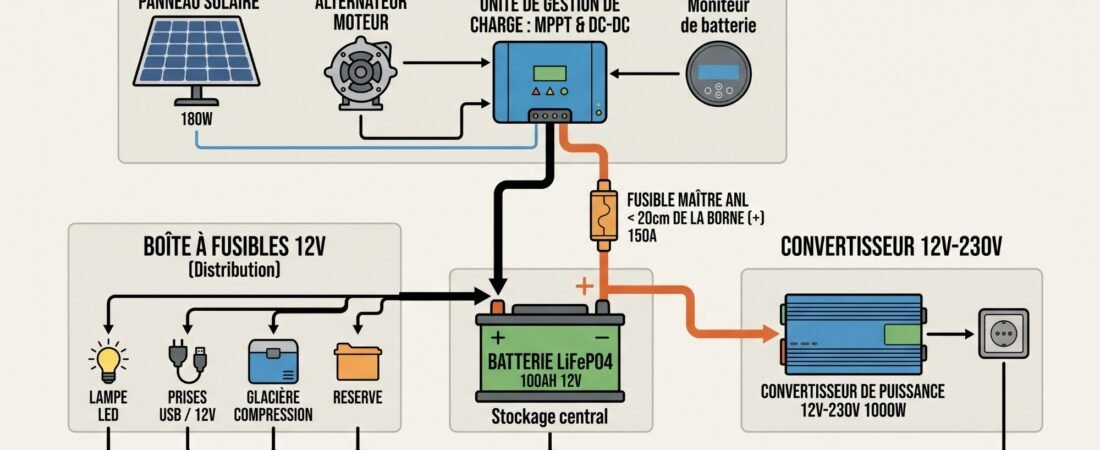

Avant de toucher une pince, visualisez l’installation comme trois blocs indépendants reliés à un cœur central — la batterie. Si un bloc est flou, vous n’êtes pas prêt à sertir.

[ 1. LES SOURCES DE CHARGE ]
  ├── Panneaux solaires (via régulateur MPPT)
  └── Alternateur du véhicule (via chargeur DC-DC)
               │
               ▼
[ 2. LE STOCKAGE CENTRAL ]
  └── Batterie LiFePO4 avec BMS
      + fusible maître ANL collé à la borne +
               │
               ▼
[ 3. LA DISTRIBUTION / CONSOMMATEURS ]
  ├── Ligne 12V directe (boîte à fusibles : glacière, LED, USB, pompe)
  └── Ligne 230V ponctuelle (convertisseur pur sinus : ordi, outillage)

La capacité en wattheures se calcule avant d’acheter la batterie. Si le sommier est un peigne coulissant, le volume sous les lattes sert aux eurobox — pas à improviser le câblage : voir le plan du lit peigne 120 × 190. Le parc batterie, lui, se range dans un caisson technique 12 V ventilé plutôt qu’en vrac sous le couchage. Le schéma, lui, protège le câble — pas le marketing de la cellule.

2. Le schéma de câblage, étape par étape

Étape 1 : sécuriser la borne positive (+) en priorité

Le composant : un porte-fusible ANL ou Mega-Fuse, placé à moins de 20 cm de la borne positive.

Le rôle : protéger le câble principal qui relie la batterie au tableau de distribution. Si ce câble frotte contre la tôle et s’isole mal, le fusible claque avant que le fil ne devienne rouge et n’enflamme l’habitacle.

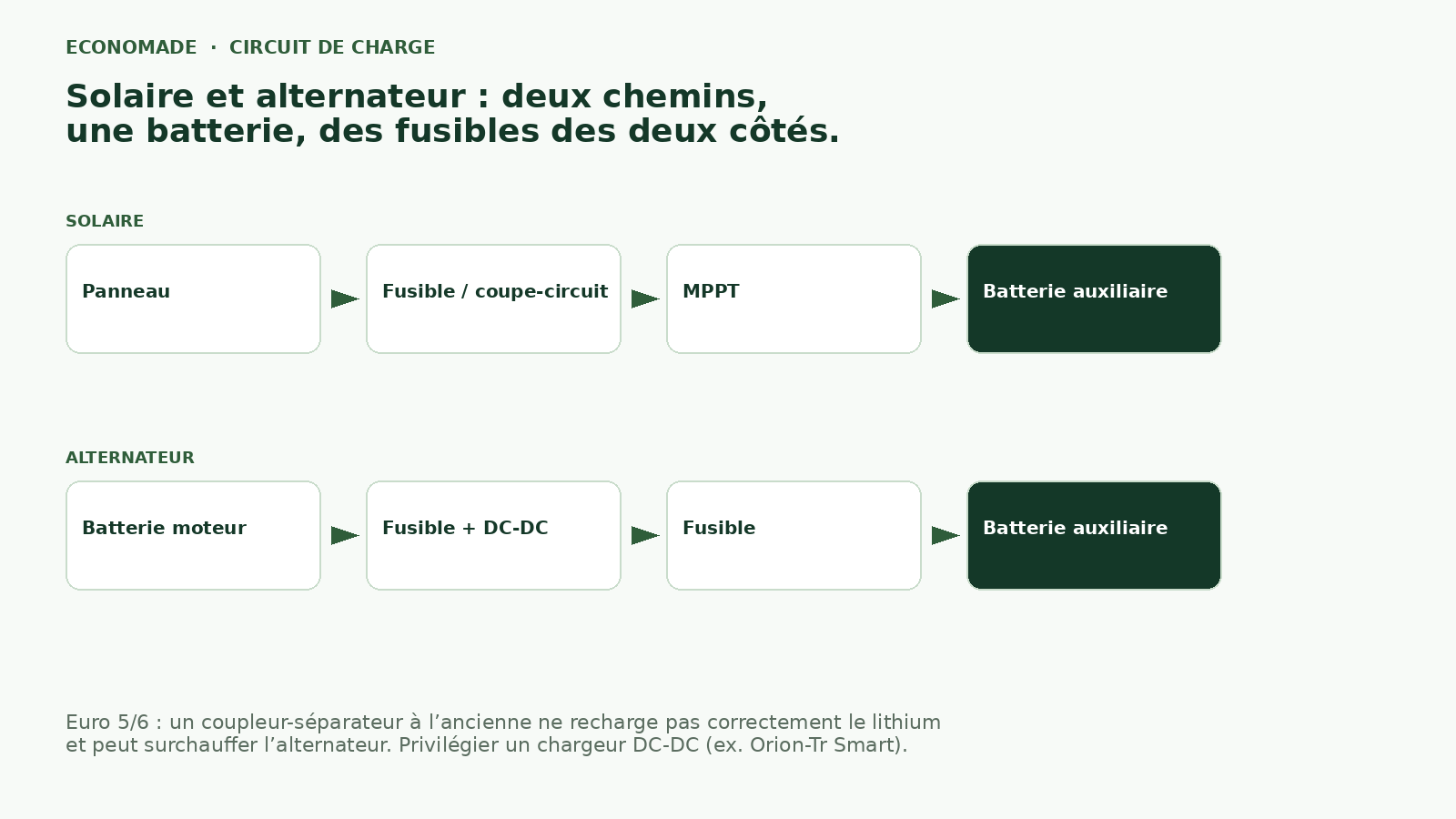

Étape 2 : le circuit de charge (solaire et alternateur)

Solaire : panneau → fusible ou coupe-circuit → régulateur MPPT → batterie auxiliaire.

Alternateur : batterie moteur → fusible → chargeur DC-DC (ex. Victron Orion-Tr Smart 12/12 30 A) → fusible → batterie auxiliaire.

Sur les véhicules récents à alternateur intelligent Euro 5/6, un coupleur-séparateur à l’ancienne ne recharge pas correctement le lithium et risque de surchauffer l’alternateur. Le DC-DC impose un courant et une courbe adaptés à la LiFePO4.

Le panneau, c’est un autre dossier : pliable ou rigide, Voc, MC4. Si vous préférez ne pas câbler du tout, une liaison panneau EcoFlow 110 W (lien partenaire) alimente une station — pas une auxiliaire visée au plancher.

Étape 3 : le bloc de distribution 12 V

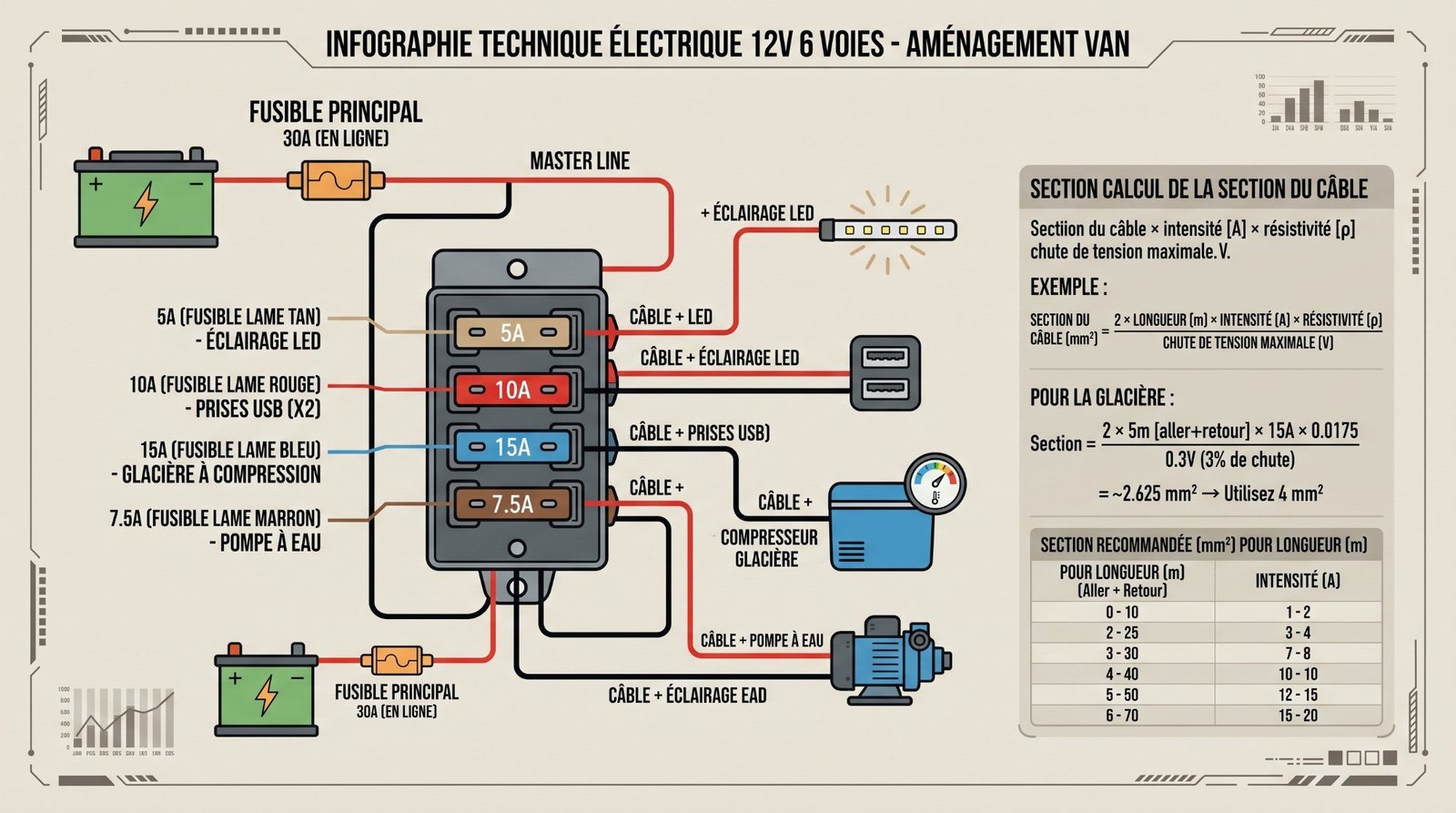

Reliez le positif déjà sécurisé à une boîte à fusibles 12 V à lames (6 ou 12 voies, bus négatif intégré de préférence). Chaque départ d’appareil a son fusible, calibré sur la consommation — pas sur « ce qui restait dans le tiroir ».

Le 230 V, s’il existe, est une ligne à part : convertisseur pur sinus, fusible dédié, jamais branché « en parallèle sauvage » sur un départ LED. Pour l’ordi et l’outillage ponctuel, pas pour faire tourner un radiateur soufflant.

3. Tableau rapide des sections de câble en 12 V (aller + retour)

En 12 V, la chute de tension tolérée ne doit pas dépasser 3 %. Les sections ci-dessous sont des minimums selon l’ampérage et la longueur totale du câble (aller + retour). Cuivre souple, pas du rigide de tableau électrique de maison.

Gardez ces abaques dans la poche : télécharger la fiche mémo 12 V.

4. Les 3 erreurs qui provoquent des pannes mystérieuses

1. Oublier le fil négatif dans la longueur. Si l’appareil est à 2 mètres, le courant parcourt 2 m sur le rouge et 2 m sur le noir. Le calcul de section se fait toujours sur 4 mètres.
2. Utiliser du câble rigide de maison. Les fils rigides cassent sous les vibrations de la route. Exclusivement du câble souple multibrins (cuivre étamé de préférence).
3. Sertir avec une pince plate. Les cosses mal serties créent des résistances de contact qui chauffent. Une vraie pince à sertir à cliquet, pas la pince universelle du tiroir.

Le verdict Economade

Un schéma 12 V n’est pas un poster à coller dans le fourgon. C’est un ordre : fusible maître, charge, distribution. La section se calcule sur l’aller-retour. Le câble est souple. La cosse est sertie, pas écrasée.

Si la batterie n’est pas encore choisie : lire les wattheures. Si le solaire est encore une brochure : pliable ou toit. Si un chiffre ne tient pas sur votre terrain : les commentaires sont là. Je ne râle pas, je m’exprime.
